DTK montažni zdenac (MZD)

skraćeno je od betonski montažni zdenac za Distribucijsku Telekomunikacijsku Kanalizaciju.

DTK montažni zdenac složeni je građevinski proizvod koji se sastoji od DTK poklopca koji je od lijevanog željeza i betonskog dijela koji je zapravo montažni zdenac (MZ) i na koji se ugrađuje poklopac. To su ujedno i glavni dijelovi tog proizvoda ali postoji i nekoliko dodatnih dijelova koje ćemo također pokriti ovom temom.

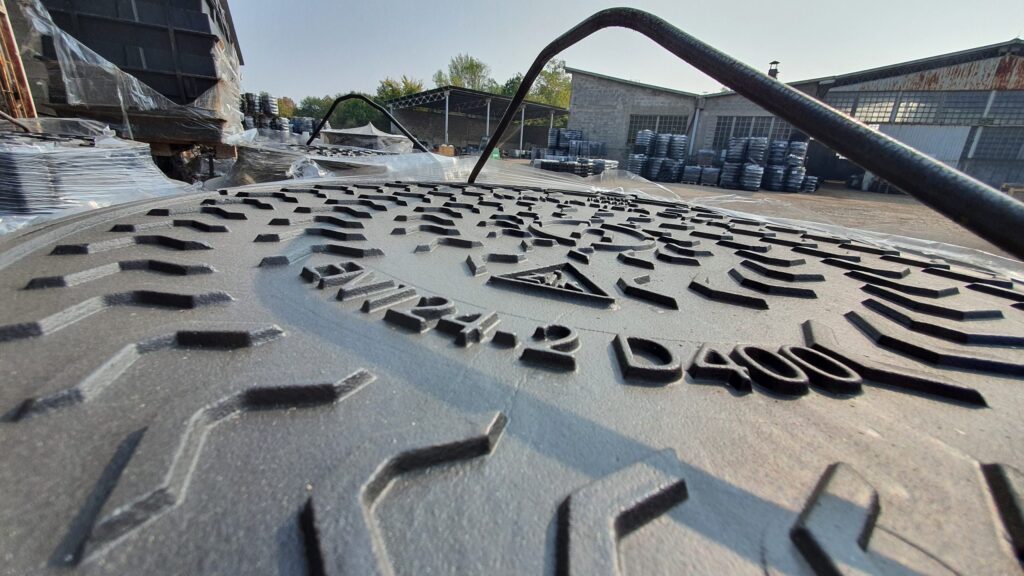

Montažni zdenac najćešće ima oznaku MZD, gdje slovo D označava verziju/varijantu/veličinu iliti tehničku izvedbu zdenca pa tako imamo D0, D1, D2, D3 i D4 koje ćemo malo kasnije detaljnije objasniti, dok intenzitet nosivosti zdenca, što je druga bitna karakteristika ovog proizvoda, je zapravo nosivost poklopca koji se ugrađuje na njega, a ona je označena na samom poklopcu (DTK poklopac). MZ dolaze u nosivostima B125 i D400.

DTK poklopac (sa betonskim okvirom)

Prije nego krenemo na same zdence, na mjestima gdje nije potrebno ugrađivati cijeli zdenac, najčešće se postavlja samo DTK poklopac sa betonskim okvirom za montažne zdence. Uglavnom je to na mjestima gdje se ne provode dublji iskopi veća samo površinska sanacija cijele ili dijela ceste pa je na ovaj način puno lakše, brže i jeftinije zamijeniti recimo poklopac koji zbog dotrajalosti lupa ili nije u ravinini sa cestom, a nalazi se povrh jednog takvog zdenca.

TEHNIČKE IZVEDBE I VARIJANTE MZ-a

Kao što smo spomenuli ranije, HEDONE asortiman nudi 5 izvedbi montažnih zdenaca sa DTK poklopcima, od MZD0 do MZD4, uz dodatke koje ćemo također navesti posebno. Sve izvedbe MZ mogu biti u B125 ili D400 nosivosti, a sam projekat, s obzirom na mjesto ugradnje, definira koja će to biti.

• MZD0 – montažni zdenac kvadratnog oblika

Specifičan je po tome što se na njega ugrađuje jedan kvadratni poklopac dimenzija 500×500 pa je samim tim i sam zdenac kvadratnog oblika gledajući odozgora.

Zanimljivost vezana uz MZD0 je što razliku u nosivosti, osim po oznaci na samom poklopcu, možete „isčitati“  i po tome što kod bočnog pogleda na MZD0 oni koji imaju veću nosivost, dakle D400, imaju nešto ispupčeniji poklopac, što je i logično u jednu ruku. Ta specifičnost vidljiva je samo kod MZD0 zdenaca i to samo prije ugradnje jer po ugradnji asfalt se poravnava sa gornjim rubom poklopca.

• MZD1 – montažni zdenci sa DTK poklopcem veličine 800×500

Kao i kod MZD0, i ovdje se ugrađuje samo jedan poklopac ali dimenzija 800×500 što automatski povlači i pravokutni oblik samog zdenca, gledajući odozgora, naravno.

• MZD2 – kod svih sljedećih verzija MZ-a, samo se povećava broj poklopaca 800×500 u nizu pa tako kod ovog su to dva poklopca te veličine, tako da je sam otvor zdenca 1600×500.

Projektni uvjeti koji uzimaju u obzir postavljenu instalacijsku strukturu unutar samog zdenca kao i učestalost provođenja kontrola i/ili eventualnu sanaciju, definiraju broj poklopaca odnosno širinu otvora koji je optimalan. Širina ili veličina otvora je ovdje prvenstveno u svrhu lakšeg pristupa i manipulacije unutar samog zdenca.

• MZD3 – tri poklopca u nizu veličine 800×500 nose ukupnu veličinu otvora od 2400×500.

• MZD4 – četiri poklopca u nizu veličine 800×500 nose ukupnu veličinu otvora od 3200×500.

UVODNE PLOČE I E-DODATAK

U situacijama kada je iskop na mjestu postavljanja MZ-a dublji nego što je to standardna visina samog montažnog zdenca, tada se koristi tzv. E-DODATAK koji svojim dimenzijama dužine i širine odgovara samoj izvedbi zdenca koji se ugrađuje, a omogućava da se postigne odgovarajuća visina zdenca kako bi DTK poklopac sa betonskom pločom na kraju bio u ravnini sa cestom, odnosno asfaltom.

Sastavni dio MZ-a su i UVODNE PLOČE koje dolaze u varijanti sa otvorima (rupama) i tzv. „slijepe“ uvodne ploče (bez rupa/otvora). Ovisno o namjeni samog zdenca kao i koordinaciji i smjeru cijevi unutar zdenca, uvodne ploče imaju otvore kroz koje prolaze te cijevi u kojima se nalaze kablovi ili sl. Također, ovisno o broju i poziciji cijevi koje prolaze zdencem i sama uvodna ploča može biti prilagođena tome (tzv custom made).

Osim gotovih sistema MZ-a, ne mjestima gdje nije potrebno mijenjati cijeli sistem MZ-a, moguće je zatražiti i samo DTK poklopac bez betona i ostalih dijelova.

Obratite nam se s povjerenjem i slobodno zatražite pomoć i savjetovanje pri kupnji kod bilo kojeg proizvoda iz HEDONE asortimana.

Vaš HEDONE
