Elektrofuzijski elementi

Dijelimo ih na elektofuzijski i spigot fiting, prijelazne komade sa polietilena na mesing ili čelik, sedla sa nožem i ventilom za kućne priključke te dodatnu opremu.
PE elektrofuzijski spojni elementi izrađeni su najčešće iz materijala PE 100, crne boje prema RAL 9005.
Geometrijske karakteristike: dimenzije udovoljavaju zahtjevima EN ISO 3126.
Materijal udovoljava norme EN 1555 i EN 12201.
Svi elektrofuzijski elementi proizvedeni su za radni tlak SDR11 i SDR17.
Dimenzije raspona su od D.20 – 400 za SDR11, a za dimenzije raspona od D.355-1000 za SDR17.

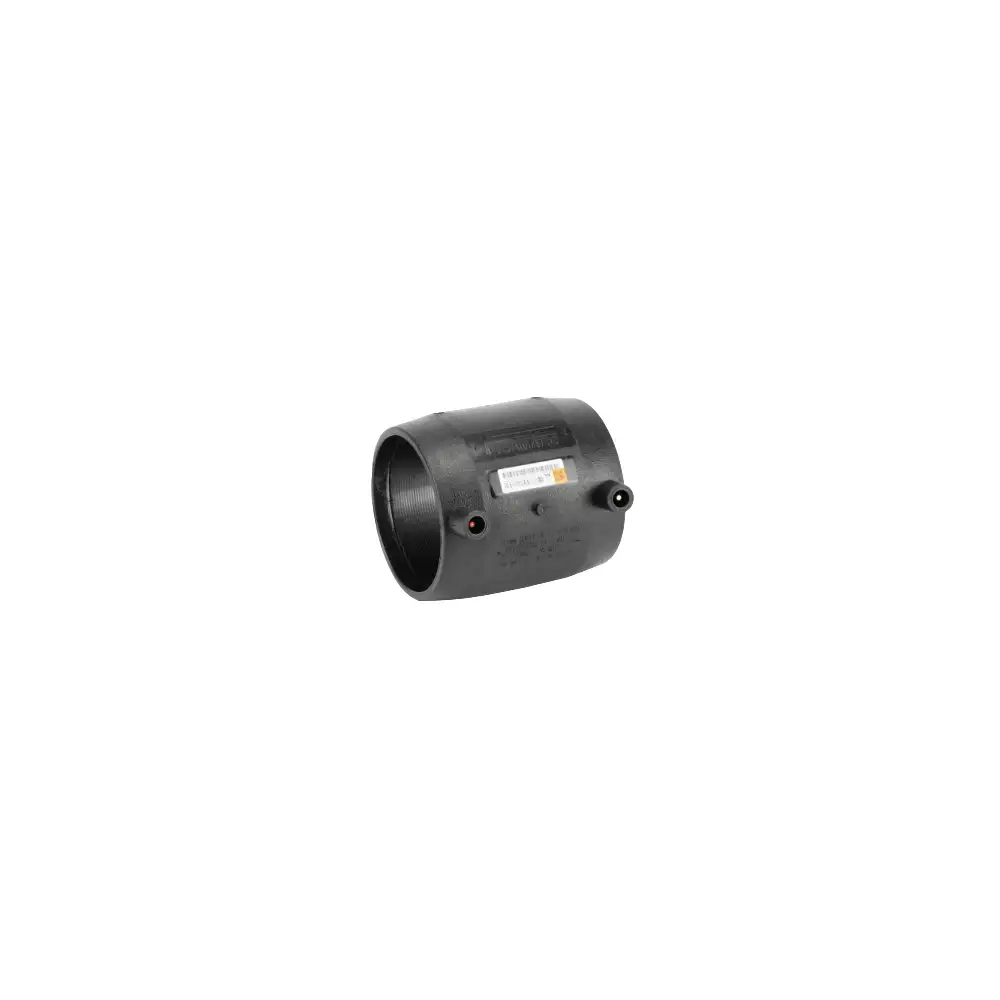

EF fiting

VODA PN16 /PLIN 10 BAR / PE10 | SPOJNICA Ø 20-400 mm FUSAMATIC PIN 4,0 mm

DIMENZIJA mm	L10	L1	D	D1	SDR
	mm	mm	mm	mm	RASPON
20	77	37.5	29	20	11
25	77	37.5	33.5	25	11
32	77	37.5	43	32	11
40	91	44	51.5	40	11
50	91	44	61.5	50	11
63	102	50	78	63	11
75	122	59.5	92.5	75	11
90	122	60	109.5	90	11
110	144	70	133	110	11
125	154	75	151	125	11
140	165	81	173	140	11
160	175	86	195	160	11
180	187	92	219	180	11
200	187	92	242	200	11
225	222	111	270	225	11
250	222	111	303	250	11
280	260	130	345.5	280	11
315	260	130	388	315	11
355	265	132.5	431	355	11
400	290	145	486	400	11

SDR RASPON 11-17 /VODA PN16 /PLIN 10 BAR | SPOJNICE VEĆIH PROMJERA ⁄ Ø 450 - 630mm ⁄ MANUAL PIN 4.0mm

DIMENZIJA mm	L10	L1	D	D1	SDR
	mm	mm	mm	mm	RASPON
450	320	160	560	450	11
500	360	180	621	500	11
560	390	195	695	560	11
630	430	215	780	630	11

SDR RASPON 17-26 VODA PN10/ PLIN 6 BAR | SPOJNICE VEĆIH PROMJERA ⁄ Ø 450 - 630mm ⁄ MANUAL PIN 4.0mm

DIMENZIJA mm	L10	L1	D	D1	SDR
	mm	mm	mm	mm	RASPON
450	320	160	521	450	17 - 26
500	360	180	579	500	17 - 26
560	390	195	639	560	17 - 26
630	430	215	723	630	17 - 26

90° KOLJENO ⁄ Ø 20 - 250mm

DIMENZIJA mm	L10	L1	L2	D	D1	SDR
	mm	mm	mm	mm	mm	RASPON
20 x 90°	77	40	62	30	20	11
25 x 90°	76	41	60	35	25	11
32 x 90°	84	40	62	44	32	11
40 x 90°	91	42	65	52	40	11
50 x 90°	103	45	72	63	50	11
63 x 90°	123	50	84	80	63	11
75 x 90°	141	53	92	95	75	11
90 x 90°	165	60	109	113	90	11
110 x 90°	204	73	135	137	110	11
125 x 90°	228	75	152	154	125	11
160 x 90°	311.5	87	211.5	201	160	11
180 x 90°	308	90	197	222	180	11
200 x 90°	335	90	213	243	200	11
225 x 90°	376	100	239	274	225	11
250 x 90°	409	109	257	304	250	11

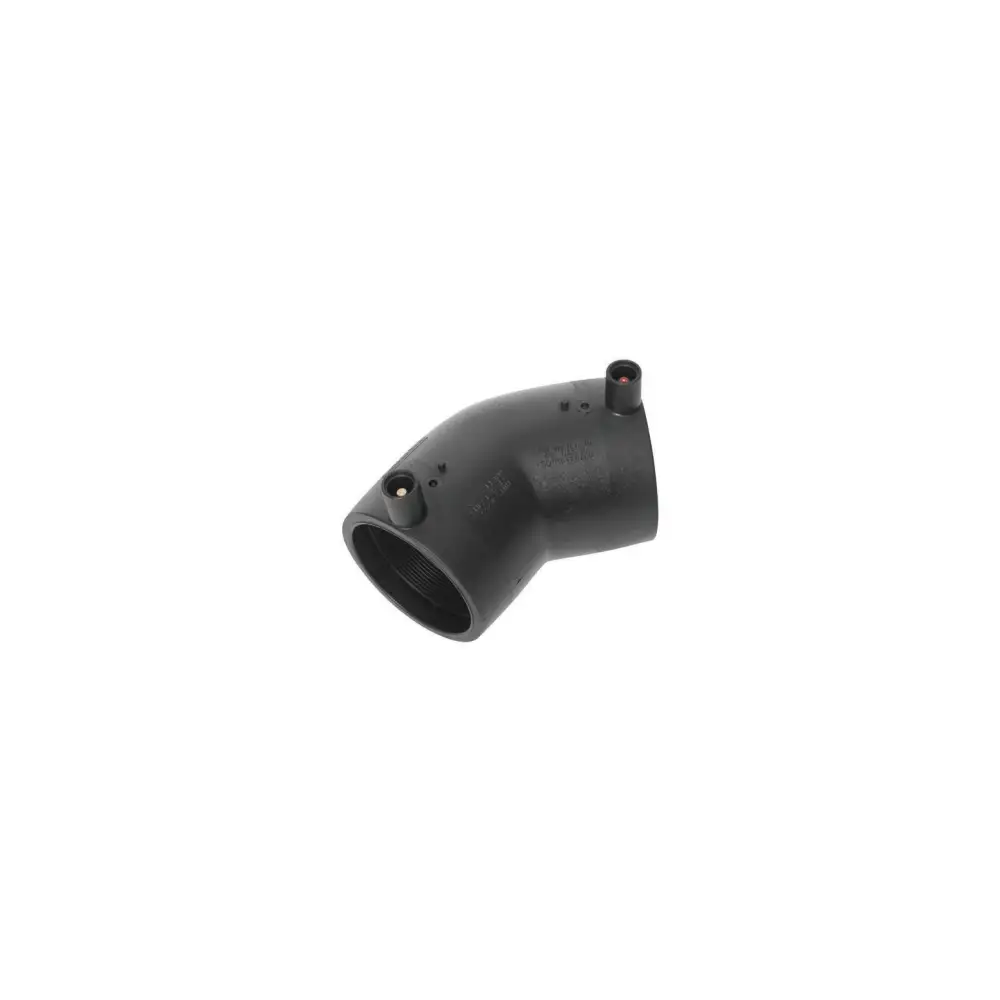

45° KOLJENO ⁄ Ø 32 - 250mm

DIMENZIJA mm	L10	L1	D	D1	SDR
	mm	mm	mm	mm	RASPON
32 x 45°	99	39	44	32	11
40 x 45°	108	41.5	53	40	11
50 x 45°	124	44.5	64	50	11
63 x 45°	137	50	78.5	63	11
75 x 45°	165	54	94	75	11
90 x 45°	177	60	117	90	11
110 x 45°	213	75	137	110	11
125 x 45°	240	81	154	125	11
160 x 45°	287.2	89	201	160	11
180 x 45°	299	90	222	180	11
200 x 45°	350	90	243	200	11
225 x 45°	377	100	274	225	11
250 x 45°	421	109	304	250	11

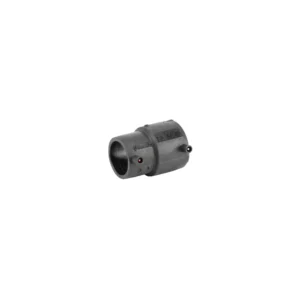

REDUKCIJA ⁄ Ø 25 x 20mm – 180 x 125mm ⁄ FUSAMATIC PIN 4.0mm

DIMENZIJA mm	L10	L1	L2	D	D1	D2	SDR
	mm	mm	mm	mm	mm	mm	RASPON
25 x 20	77	38.5	36.5	34	25	29	11
32 x 20	77	38.5	36.5	43	32	29	11
32 x 25	77	38.5	36.5	43	32	34	11
40 x 32	91	46	41	52	40	43	11
50 x 32	91	46.5	41	62	50	43	11
50 x 40	91	46.5	41	62	50	52	11
63 x 32	102	52	41	77	63	43	11
63 x 40	102	52	43	77	63	52	11
63 x 50	102	52	45.5	77	63	62	11
75 x 63	126	63	58.5	97	75	82	11
90 x 63	123	62	53	109.5	90	77	11
110 x 63	137	75	54	140	110	82	11
110 x 90	137	70	62	134	110	109.5	11
125 x 90	145	76	62	152	125	109.5	11
160 x 90	175	90	67	200	160	116	11
160 x 110	186	90	78	200	160	140	11
180 x 125	221	101	83	216	180	157	11

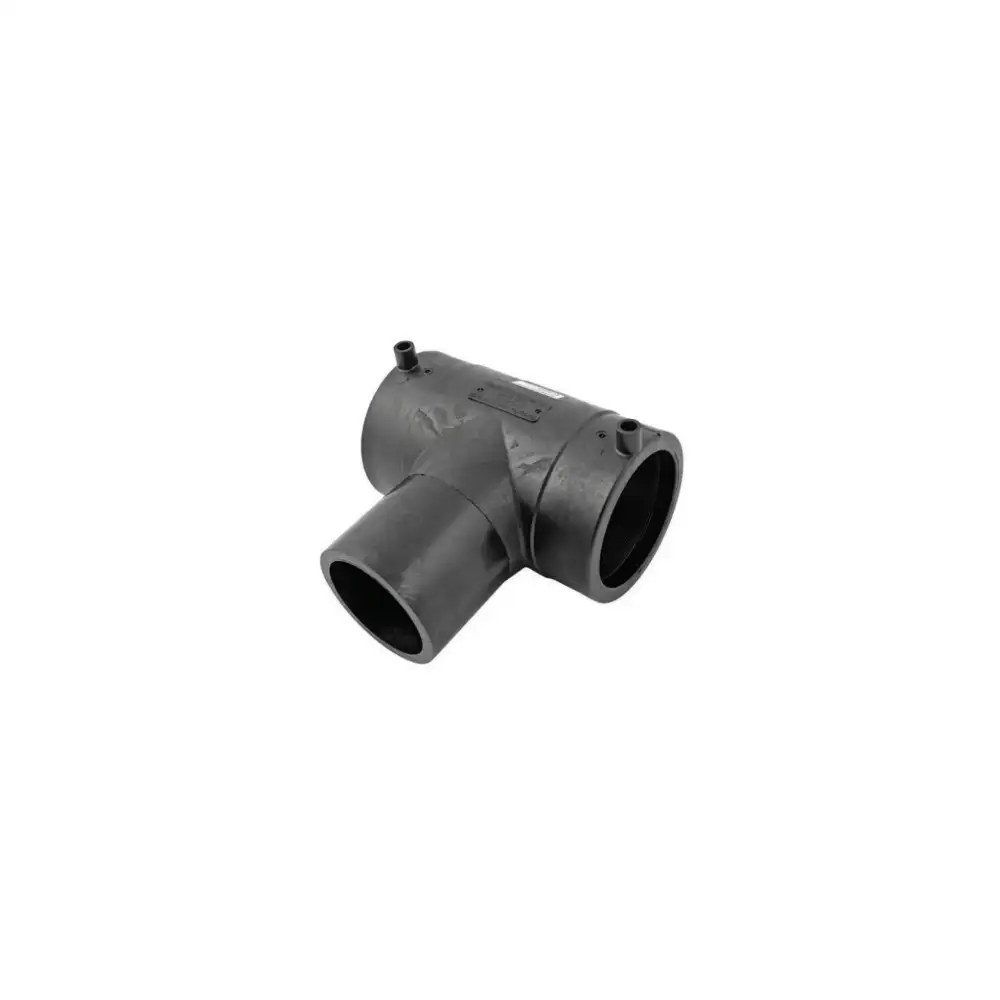

T-KOMAD ⁄ Ø 20 - 250mm ⁄ FUSAMATIC PIN 4.0mm

DIMENZIJA mm	L10	L1	D	D1	SDR
	mm	mm	mm	mm	RASPON
20	98	35	30	20	11
25	98	35	35	25	11
32	98	30	44	32	11
40	131	44	52	40	11
50	141	43	63	50	11
63	156	50	82	63	11
75	174	55	97	75	11-17
90	207	64	115	90	11-17
110	239	73	139	110	11-17
125	264	80	156	125	11-17
160	313	89	200	160	11-17
180	334	90	222	180	11-17
200	358	90	242	200	11-17
225	406	105	271	225	11-17
250	448	109	303	250	11-17

REDUCIRANI T-KOMAD ⁄ Ø 32 - 160mm IZLAZ ⁄ Ø 20 - 200mm

DIMENZIJA mm	L10	L1	D	D1	SDR
	mm	mm	mm	mm	RASPON
20 x 32	98	35	44	20	11
25 x 32	98	35	44	25	11
50 x 40	146	49	67	50	11
63 x 32	156	50	82	63	11
63 x 40	156	50	82	63	11
63 x 50	156	50	82	63	11-17
90 x 63	206	63.5	115	90	11-17
110 x 63	239	73	142	110	11-17
110 x 90	239	73	139	110	11-17
125 x 63	264	80	156	125	11-17
125 x 90	264	80	156	125	11-17
125 x 110	264	80	156	125	11-17
160 x 63	365	89	200	160	11-17
160 x 90	313	89	200	160	11-17
160 x 110	313	89	200	160	11-17
160 x 125	313	89	200	160	11-17
180 x 63	334	90	222	180	11-17
180 x 90	334	90	222	180	11-17
180 x 125	334	90	222	180	11-17
200x63	358	92	243	200	11-17
200x90	358	92	243	200	11-17
200x110	358	92	243	200	11-17
200x160	358	92	243	200	11-17

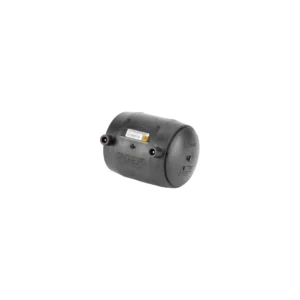

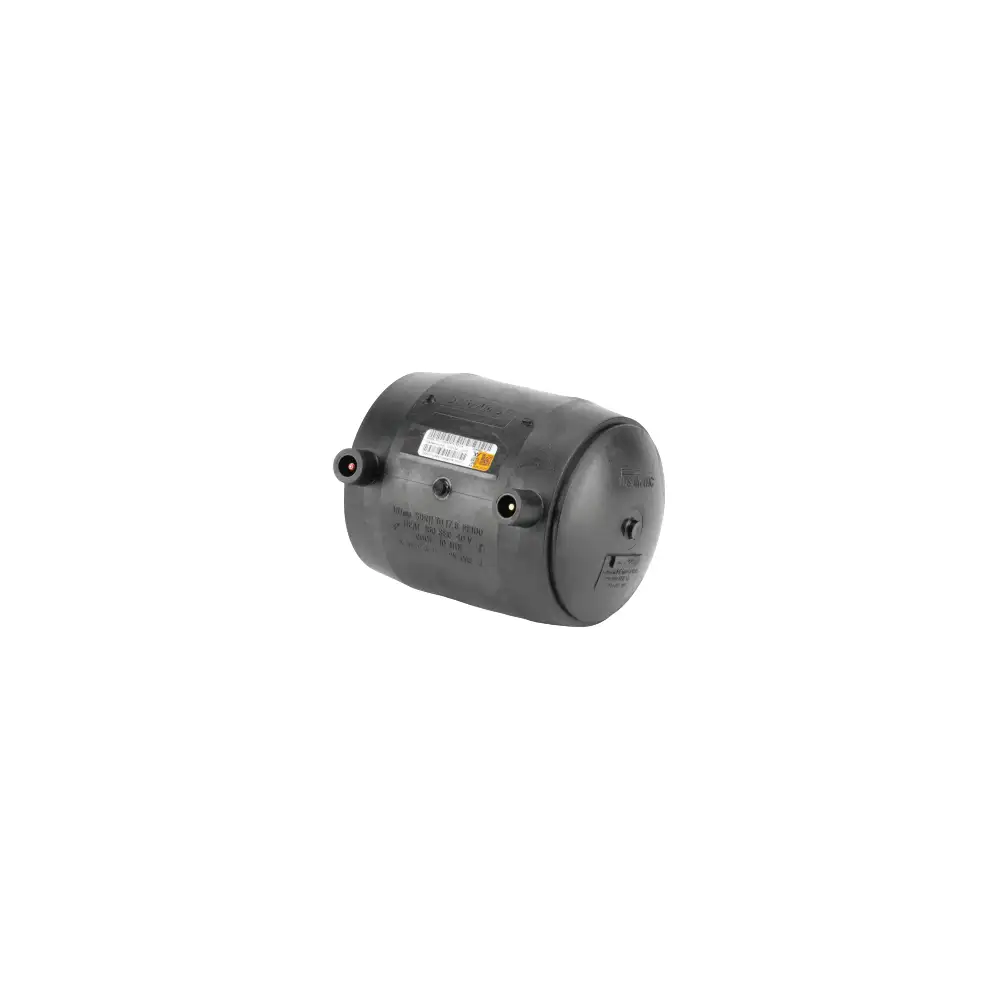

KAPA ⁄ Ø 20 - 250mm ⁄ FUSAMATIC PIN 4.0mm

DIMENZIJA mm	L10	L1	D1	SDR
	mm	mm	mm	RASPON
20	82	37.5	20	11
25	82	37.5	25	11
32	84	37.5	32	11
40	97	44	40	11
50	101	44	50	11
63	115	50	63	11
75	133	59.5	75	11
90	138	60	90	11
110	164	70	110	11
125	175	75	125	11
140	208	81	140	11
160	202	86	160	11
180	214	92	180	11
200	215	92	200	11
225	251.7	111	225	11
250	259.5	111	250	11

Spigot fiting

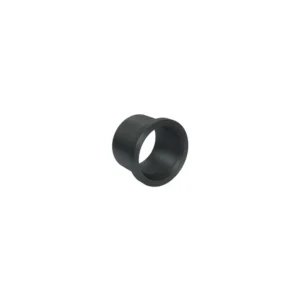

TULJAK ⁄ Ø 50 -1200mm

DIMENZIJA	D	D1	D2	L10	L1	A
mm	mm	mm	mm	mm	mm	mm
50	50	60	88	12	62	90
75	75	92	122	16	97	130
110	110	125	158	17	113	155
140	140	155	188	18	128	188
180	180	188	212	20	111	153
225	225	238	268	24	156	205
280	280	288	320	25	148	213
355	355	376	435	30	174	227
450	450	465	545	45	195	335
500	500	530	585	46	212	308
560	560	615	685	50	235	345
630	630	642	685	50	300	390
710	710	737	800	50	325	425
900	900	944	1005	55	360	485
1200	1200	1245	1330	70	500	600

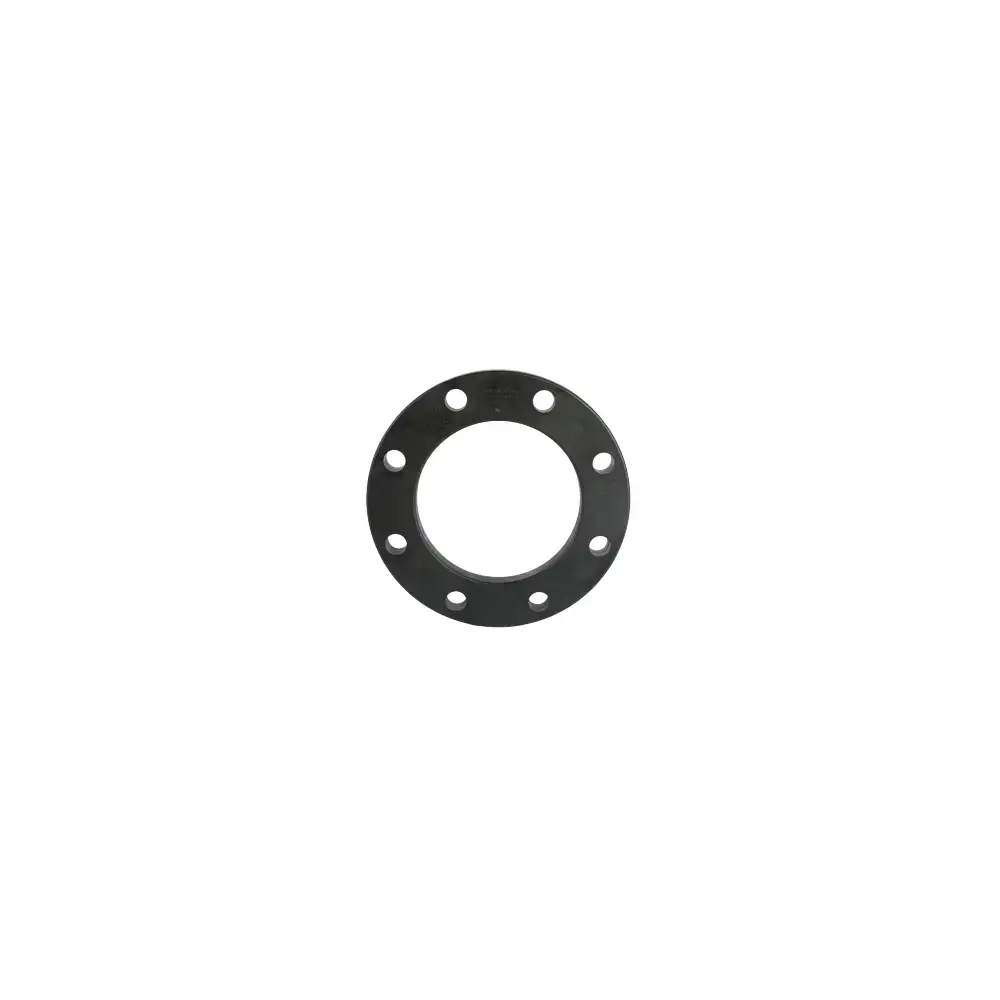

PN16

DIMENZIJA	Promjer cijevi mm	DN	D mm	B mm	K mm	T mm	Broj rupa	DI	I
20 x 15	20	15	95	28	65	12	4	51	14
32 x 25	32	25	115	42	85	16	4	71	14
50 x 40	50	40	150	62	110	18	4	92	18
63 x 50	63	50	165	78	125	18	4	107	18
75 x 65	75	65	188	92	145	18	4	127	18
90 x 80	90	80	204	108	160	20	8	142	18
110 x 100	110	100	224	128	180	20	8	162	18
125 x 100	125	100	224	135	180	20	8	162	18
140 x 125	140	125	252	158	210	24	8	192	18
160 x 150	160	150	285	178	240	24	8	218	22
180 x 150	180	150	285	188	240	24	8	218	22
200 x 200	200	200	340	235	295	27	12	273	22
225 x 200	225	200	340	238	295	27	12	273	22
250 x 250	250	250	419	288	355	32	12	329	26
280 x 250	280	250	419	294	355	32	12	329	26
315 x 300	315	300	478	338	410	34	12	384	26
355 x 350	355	350	532	376	470	42	16	444	26
400 x 400	400	400	592	430	525	46	16	495	30
450 x 500	450	500	715	517	650	46	20	617	33
500 x 500	500	500	715	533	650	46	20	617	33
560 x 600	560	600	840	618	770	55	20	734	36
630 x 600	630	600	840	645	770	55	20	734	36

PN10

DIMENZIJA	Promjer cijevi mm	DN	D mm	B mm	K mm	T mm	Broj rupa	DI	I
200 x 200	200	200	340	235	295	27	8	273	22
250 x 250	250	250	395	288	350	30	12	328	22
315 x 300	315	300	445	338	400	34	12	378	22
400 x 400	400	400	565	430	515	40	16	489	26
450 x 500	450	500	678	517	620	45	20	594	26
560 x 600	560	600	780	618	725	50	20	695	30
630 x 600	630	600	780	645	725	50	20	695	30

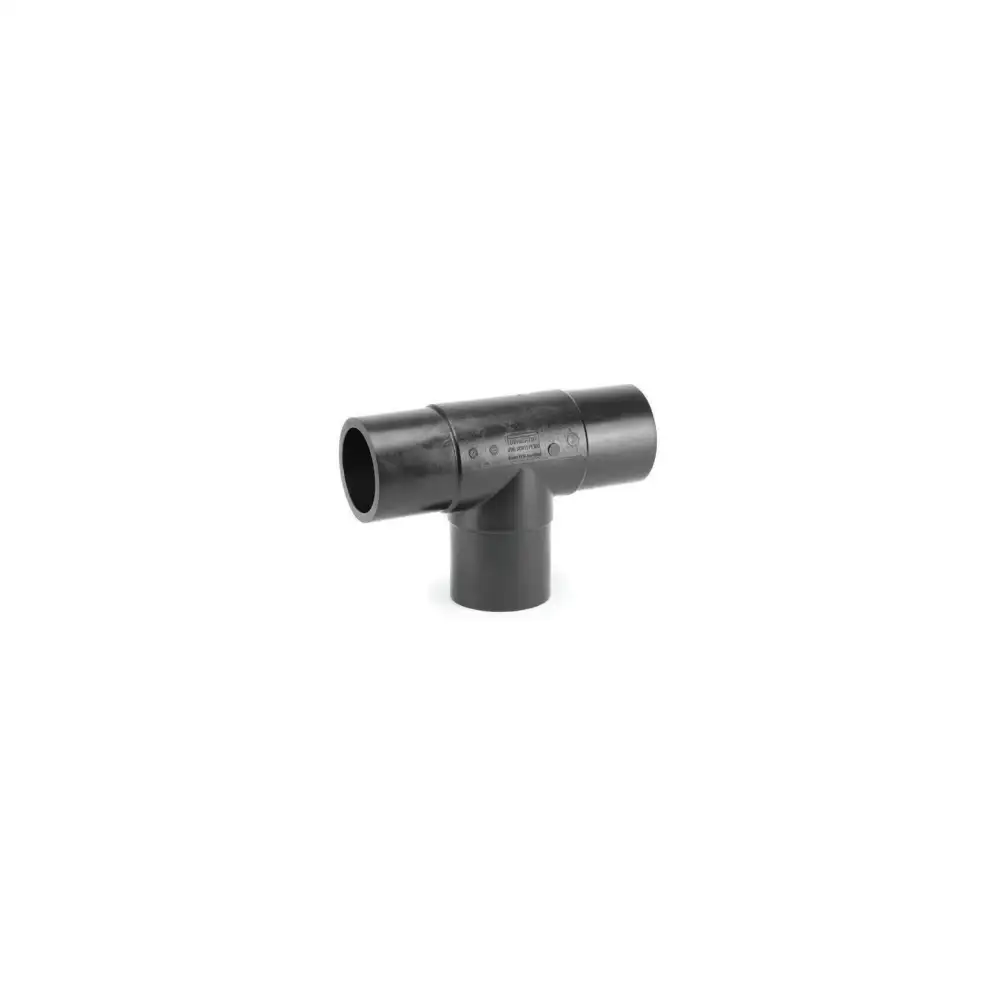

SRD 17 | T-KOMAD ⁄ SPIGOT ⁄ Ø DN50 - 630mm IZLAZ ⁄ Ø 50 - 630mm

DIMENZIJA	D	L10	L1	A
mm	mm	mm	mm	mm
50	50	184	57	90
75	75	261	70	130
110	110	327	82	162
140	140	378	92	189
180	180	458	105	225
225	225	527	120	260
280	280	690	139	340
355	355	789	164	394
450	450	984	195	470
560	560	1230	240	565
560	560	1230	240	565
630	630	1320	250	618

SRD 11 | T-KOMAD ⁄ SPIGOT ⁄ Ø DN20 - 630mm IZLAZ ⁄ Ø 20 - 630mm

DIMENZIJA	D	L10	L1	A
mm	mm	mm	mm	mm
20	20	148	41	74
32	32	166	44	84
50	50	229	55	114
75	75	261	70	130
110	110	327	82	162
140	140	380	92	189
180	180	458	105	225
225	225	527	120	260
280	280	690	139	340
355	355	789	164	394
400	400	877	179	439
450	450	984	195	470
500	500	1090	220	515
560	560	1230	240	565
630	630	1320	250	618

SRD 17 | REDUCIRANI T-KOMAD ⁄ SPIGOT ⁄ Ø 50 - 250mm IZLAZ ⁄ Ø 63 - 630mm

DIMENZIJA	D	D1	L10	L1	L2	A
mm	mm	mm	mm	mm	mm	mm
63 x 50	63	50	217	61	56	103
75 x 63	75	63	261	70	63	121
90 x 63	90	63	290	79	63	132
110x50	110	50	335	90	57	-
110 x 75	110	75	327	82	70	151
125 x 63	125	63	358	90	70	-
125 x 110	125	110	356	87	82	176
140 x 90	140	90	380	92	79	175
140 x 125	140	125	380	92	87	184
160 x 75	160	75	417	98	70	182
160 x 110	160	110	417	98	82	195
160 x 140	160	140	417	98	92	200
180 x 63	180	63	450	105	64	/
180 x 90	180	90	458	105	79	206
180 x 110	180	110	458	105	82	210
180 x 125	180	125	458	105	87	215
180 x 160	180	160	458	105	98	226
200 x 63	200	63	481	112	63	191
225 x 125	225	125	527	120	87	239
225 x 160	225	160	527	120	98	242
225 x 180	225	180	540	120	106	/
250 x 90	250	90	590	129	79	243
250 x 110	250	110	590	129	82	251
250 x 125	250	125	590	129	87	252
250 x 180	250	180	596	130	109	-
250 x 225	250	225	590	129	120	285
280 x 160	280	160	690	139	98	302
280 x 225	280	225	690	139	120	320
280 x 250	280	250	690	139	129	334
315 x 125	315	125	703	152	105	-
315 x 180	315	180	703	152	116	-
315 x 225	315	225	712	150	120	320
355 x 110	355	110	690	180	90	-
355 x 225	355	225	674	174	120	-
400 x 110	400	110	755	190	89	-
400 x 225	400	225	755	190	120	-
450 x 225	450	225	765	198	122	-
500 x 160	500	160	710	215	99	-
560 x 250	560	250	960	240	135	-
630 x 250	630	250	875	255	137	-

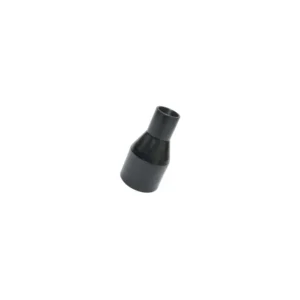

REDUKCIJA ⁄ Ø 25 x 20mm – 180 x 125mm ⁄ FUSAMATIC PIN 4.0mm

DIMENZIJA mm	L10	L1	L2	D	D1	D2	SDR
	mm	mm	mm	mm	mm	mm	RASPON
25 x 20	77	38.5	36.5	34	25	29	11
32 x 20	77	38.5	36.5	43	32	29	11
32 x 25	77	38.5	36.5	43	32	34	11
40 x 32	91	46	41	52	40	43	11
50 x 32	91	46.5	41	62	50	43	11
50 x 40	91	46.5	41	62	50	52	11
63 x 32	102	52	41	77	63	43	11
63 x 40	102	52	43	77	63	52	11
63 x 50	102	52	45.5	77	63	62	11
75 x 63	126	63	58.5	97	75	82	11
90 x 63	123	62	53	109.5	90	77	11
110 x 63	137	75	54	140	110	82	11
110 x 90	137	70	62	134	110	109.5	11
125 x 90	145	76	62	152	125	109.5	11
160 x 90	175	90	67	200	160	116	11
160 x 110	186	90	78	200	160	140	11
180 x 125	221	101	83	216	180	157	11

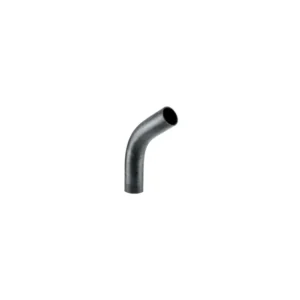

SRD17 | LUK VUČENI 60° ⁄ SPIGOT ⁄ Ø 50 - 900mm

DIMENZIJA	D	L10	L1	R
mm	mm	mm	mm	mm
50 - 60°	50	170	100	75
63 - 60°	63	180	100	95
75 - 60°	75	220	100	113
90 - 60°	90	250	150	135
110 - 60°	110	280	150	165
125 - 60°	125	300	150	188
140 - 60°	140	350	150	210
160 - 60°	160	380	150	240
180 - 60°	180	410	150	270
200 - 60°	200	430	150	300
225 - 60°	225	450	150	338
250 - 60°	250	570	250	375
280 - 60°	280	580	250	420
315 - 60°	315	690	300	496
355 - 60°	355	760	300	560
400 - 60°	400	780	300	637
450 - 60°	450	820	300	711
560 - 60°	560	930	350	840
710 - 60°	710	1450	350	1128
900 - 60°	900	1650	400	1430

SRD 11 | LUK VUČENI 60° ⁄ SPIGOT ⁄ Ø 32 - 900mm

DIMENZIJA	D	L10	L1	R
mm	mm	mm	mm	mm
32 - 60°	32	150	100	48
40 - 60°	40	160	100	60
50 - 60°	50	170	100	75
63 - 60°	63	180	100	95
75 - 60°	75	220	100	113
90 - 60°	90	250	150	135
110 - 60°	110	280	150	165
125 - 60°	125	300	150	188
140 - 60°	140	350	150	210
160 - 60°	160	380	150	240
180 - 60°	180	410	150	270
200 - 60°	200	430	150	300
225 - 60°	225	450	150	338
250 - 60°	250	570	250	375
280 - 60°	280	580	250	420
315 - 60°	315	690	300	496
355 - 60°	355	760	300	560
400 - 60°	400	780	300	637
450 - 60°	450	820	300	711
560 - 60°	560	930	350	840
710 - 60°	710	1450	350	1128
900 - 60°	900	1650	400	1430

SRD 17 | LUK VUČENI 30° ⁄ SPIGOT ⁄ Ø 50 - 900mm

DIMENZIJA	D	L10	L1	R
mm	mm	mm	mm	mm
50 - 30°	50	150	100	75
63 - 30°	63	160	100	95
75 - 30°	75	170	100	113
90 - 30°	90	210	150	135
110 - 30°	110	220	150	165
125 - 30°	125	235	150	188
140 - 30°	140	250	150	210
160 - 30°	160	260	150	240
180 - 30°	180	280	150	270
200 - 30°	200	310	150	300
225 - 30°	225	350	150	338
250 - 30°	250	430	250	375
280 - 30°	280	450	250	420
315 - 30°	315	500	300	496
355 - 30°	355	590	300	560
400 - 30°	400	650	300	637
450 - 30°	450	700	300	711
560 - 30°	560	680	350	840
710 - 30°	710	1050	350	1128
900 - 30°	900	1350	400	1430

SRD 11 | LUK VUČENI 30° ⁄ SPIGOT ⁄ Ø 32 - 900mm

DIMENZIJA	D	L10	L1	R
mm	mm	mm	mm	mm
32 - 30°	32	130	100	48
40 - 30°	40	140	100	60
50 - 30°	50	150	100	75
63 - 30°	63	160	100	95
75 - 30°	75	170	100	113
90 - 30°	90	210	150	135
110 - 30°	110	220	150	165
125 - 30°	125	235	150	188
140 - 30°	140	250	150	210
160 - 30°	160	260	150	240
180 - 30°	180	280	150	270
200 - 30°	200	310	150	300
225 - 30°	225	350	150	338
250 - 30°	250	430	250	375
280 - 30°	280	450	250	420
315 - 30°	315	500	300	496
355 - 30°	355	590	300	560
400 - 30°	400	650	300	637
450 - 30°	450	700	300	711
560 - 30°	560	680	350	840
710 - 30°	710	1150	350	1128
900 - 30°	900	1350	400	1430

SRD 17 | LUK VUČENI 22° ⁄ SPIGOT ⁄ Ø 50 - 900mm

DIMENZIJA	D	L10	L1	R
mm	mm	mm	mm	mm
50 - 22°	50	150	100	75
63 - 22°	63	160	100	95
75 - 22°	75	170	100	113
90 - 22°	90	210	150	135
110 - 22°	110	220	150	165
125 - 22°	125	235	150	188
140 - 22°	140	250	150	210
160 - 22°	160	260	150	240
180 - 22°	180	280	150	270
200 - 22°	200	310	150	300
225 - 22°	225	350	150	338
250 - 22°	250	430	250	375
280 - 22°	280	450	250	420
315 - 22°	315	500	300	496
355 - 22°	355	590	300	560
400 - 22°	400	650	300	637
450 - 22°	450	700	300	711
560 - 22°	560	680	350	840
710 - 22°	710	1050	350	1128
900 - 22°	900	1350	400	1430

SRD 11 | LUK VUČENI 22° ⁄ SPIGOT ⁄ Ø 32 - 900mm

DIMENZIJA	D	L10	L1	R
mm	mm	mm	mm	mm
32 - 22°	32	130	100	48
40 - 22°	40	140	100	60
50 - 22°	50	150	100	75
63 - 22°	63	160	100	95
75 - 22°	75	170	100	113
90 - 22°	90	210	150	135
110 - 22°	110	220	150	165
125 - 22°	125	235	150	188
140 - 22°	140	250	150	210
160 - 22°	160	260	150	240
180 - 22°	180	280	150	270
200 - 22°	200	310	150	300
225 - 22°	225	350	150	338
250 - 22°	250	430	250	375
280 - 22°	280	450	250	420
315 - 22°	315	500	300	496
355 - 22°	355	590	300	560
400 - 22°	400	650	300	637
450 - 22°	450	700	300	711
560 - 22°	560	680	350	840
710 - 22°	710	1150	350	1128
900 - 22°	900	1350	400	1430

SRD 17 | LUK VUČENI 11° ⁄ SPIGOT ⁄ Ø 50 - 900mm

Fitting	D	L10	L1	R
size mm	mm	mm	mm	mm
50 - 11°	50	150	100	75
63 - 11°	63	160	100	95
75 - 11°	75	170	100	113
90 - 11°	90	210	150	135
110 - 11°	110	220	150	165
125 - 11°	125	235	150	188
140 - 11°	140	250	150	210
160 - 11°	160	260	150	240
180 - 11°	180	280	150	270
200 - 11°	200	310	150	300
225 - 11°	225	350	150	338
250 - 11°	250	430	250	375
280 - 11°	280	450	250	420
315 - 11°	315	500	300	496
355 - 11°	355	590	300	560
400 - 11°	400	650	300	637
450 - 11°	450	700	300	711
560 - 11°	560	680	350	840
710 - 11°	710	1050	350	1128
900 - 11°	900	1350	400	1430

SRD 11 | LUK VUČENI 11° ⁄ SPIGOT ⁄ Ø 32 - 900mm

Fitting	D	L10	L1	R
size mm	mm	mm	mm	mm
32 - 11°	32	130	100	48
40 - 11°	40	140	100	60
50 - 11°	50	150	100	75
63 - 11°	63	160	100	95
75 - 11°	75	170	100	113
90 - 11°	90	210	150	135
110 - 11°	110	220	150	165
125 - 11°	125	235	150	188
140 - 11°	140	250	150	210
160 - 11°	160	260	150	240
180 - 11°	180	280	150	270
200 - 11°	200	310	150	300
225 - 11°	225	350	150	338
250 - 11°	250	430	250	375
280 - 11°	280	450	250	420
315 - 11°	315	500	300	496
355 - 11°	355	590	300	560
400 - 11°	400	650	300	637
450 - 11°	450	700	300	711
560 - 11°	560	680	350	840
710 - 11°	710	1150	350	1128
900 - 11°	900	1350	400	1430

SRD 17 | 90° KOLJENO ⁄ SPIGOT ⁄ Ø 50 - 450mm

DIMENZIJA	D	L10	L1
mm	mm	mm	mm
50 - 90°	50	108	80
63 - 90°	63	111	63
75 - 90°	75	126	70
90 - 90°	90	145	79
110 - 90°	110	161	82
125 - 90°	125	173	87
140 - 90°	140	195	92
160 - 90°	160	205	98
180 - 90°	180	230	105
200 - 90°	200	245	112
225 - 90°	225	264	120
250 - 90°	250	292	129
280 - 90°	280	340	139
315 - 90°	315	370	150
355 - 90°	355	401	164
400 - 90°	400	451	179
450 - 90°	450	522	202

SRD 11 | 90° KOLJENO ⁄ SPIGOT ⁄ Ø 20 - 450mm

DIMENZIJA	D	L10	L1
mm	mm	mm	mm
20 - 90°	20	63	41
32 - 90°	32	72	44
40 - 90°	40	80	49
50 - 90°	50	92	55
63 - 90°	63	111	63
75 - 90°	75	126	70
90 - 90°	90	145	79
110 - 90°	110	161	82
125 - 90°	125	173	87
140 - 90°	140	195	92
160 - 90°	160	205	98
180 - 90°	180	230	105
200 - 90°	200	245	112
225 - 90°	225	264	120
250 - 90°	250	292	129
280 - 90°	280	340	139
315 - 90°	315	370	150
355 - 90°	355	401	164
400 - 90°	400	451	179
450 - 90°	450	522	202

SRD 17 | 45° KOLJENO ⁄ SPIGOT ⁄ Ø 50 - 450mm

DIMENZIJA	D	L10	L1	A
mm	mm	mm	mm	mm
50 - 45°	50	153	61	76
63 - 45°	63	160	63	93
75 - 45°	75	176	70	102
90 - 45°	90	202	79	118
110 - 45°	110	220	82	128
125 - 45°	125	239	87	139
140 - 45°	140	250	92	145
160 - 45°	160	273	98	159
180 - 45°	180	290	105	168
200 - 45°	200	311	112	179
225 - 45°	225	341	120	198
250 - 45°	250	368	129	213
280 - 45°	280	406	139	235
315 - 45°	315	430	150	249
355 - 45°	355	490	164	284
400 - 45°	400	548	179	317
450 - 45°	450	-	202	375

SRD 11 | 45° KOLJENO / SPIGOT ⁄ Ø 20 - 450mm

DIMENZIJA	D	L10	L1
mm	mm	mm	mm
20 - 45°	20	119	41
32 - 45°	32	136	44
40 - 45°	40	145	49
50 - 45°	50	153	55
63 - 45°	63	160	63
75 - 45°	75	176	70
90 - 45°	90	202	79
110 - 45°	110	220	82
125 - 45°	125	239	87
140 - 45°	140	250	92
160 - 45°	160	273	98
180 - 45°	180	290	105
200 - 45°	200	311	112
225 - 45°	225	341	120
250 - 45°	250	368	129
280 - 45°	280	406	139
315 - 45°	315	430	150
355 - 45°	355	490	164
400 - 45°	400	548	179
450 - 45°	450	-	202

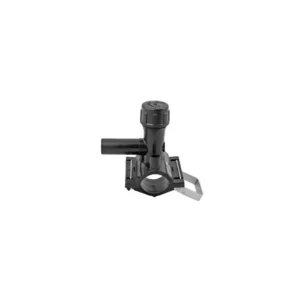

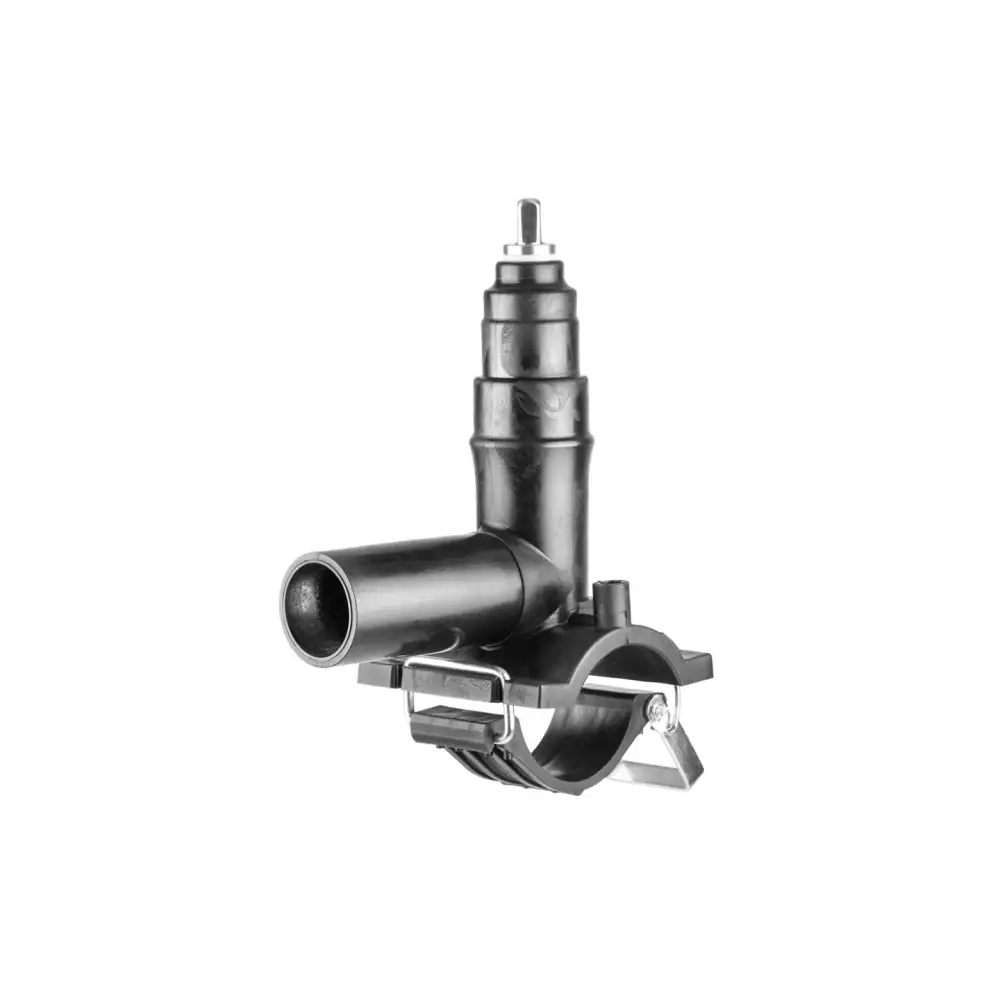

Kućni Priključci

EF aparati i oprema

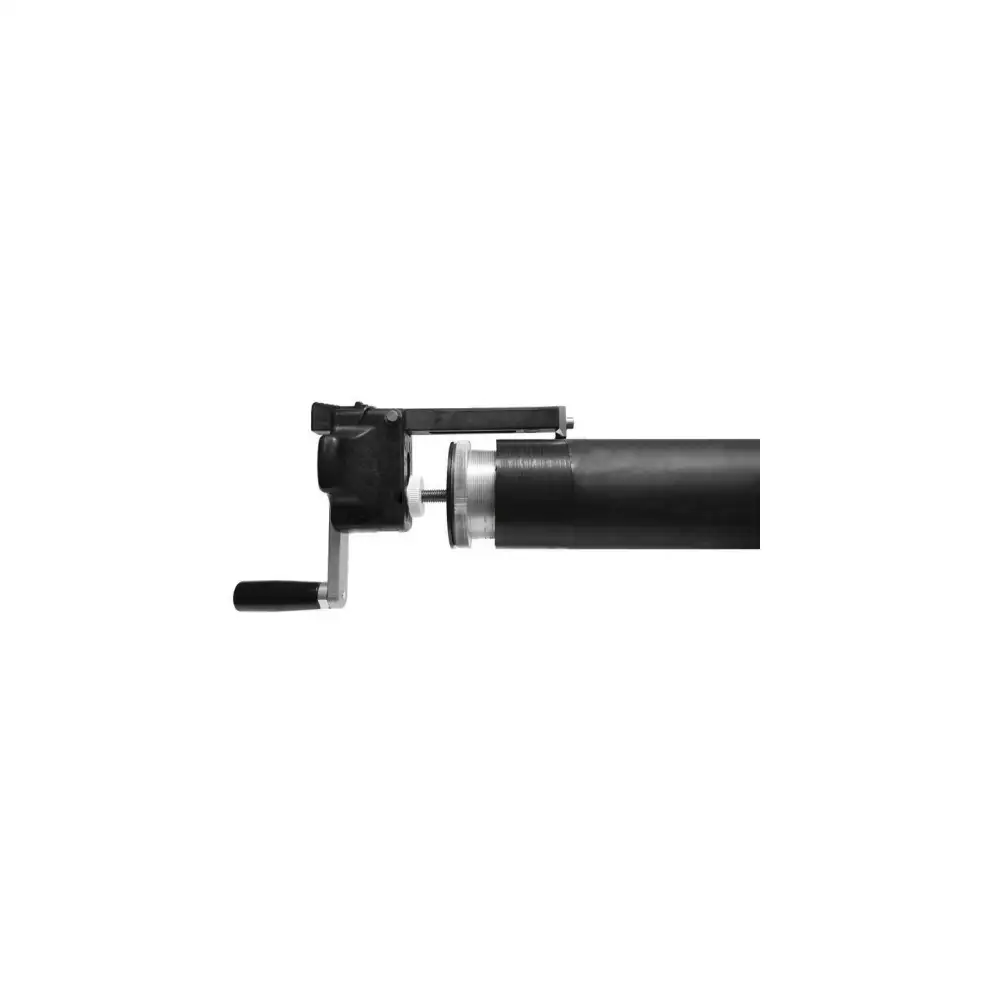

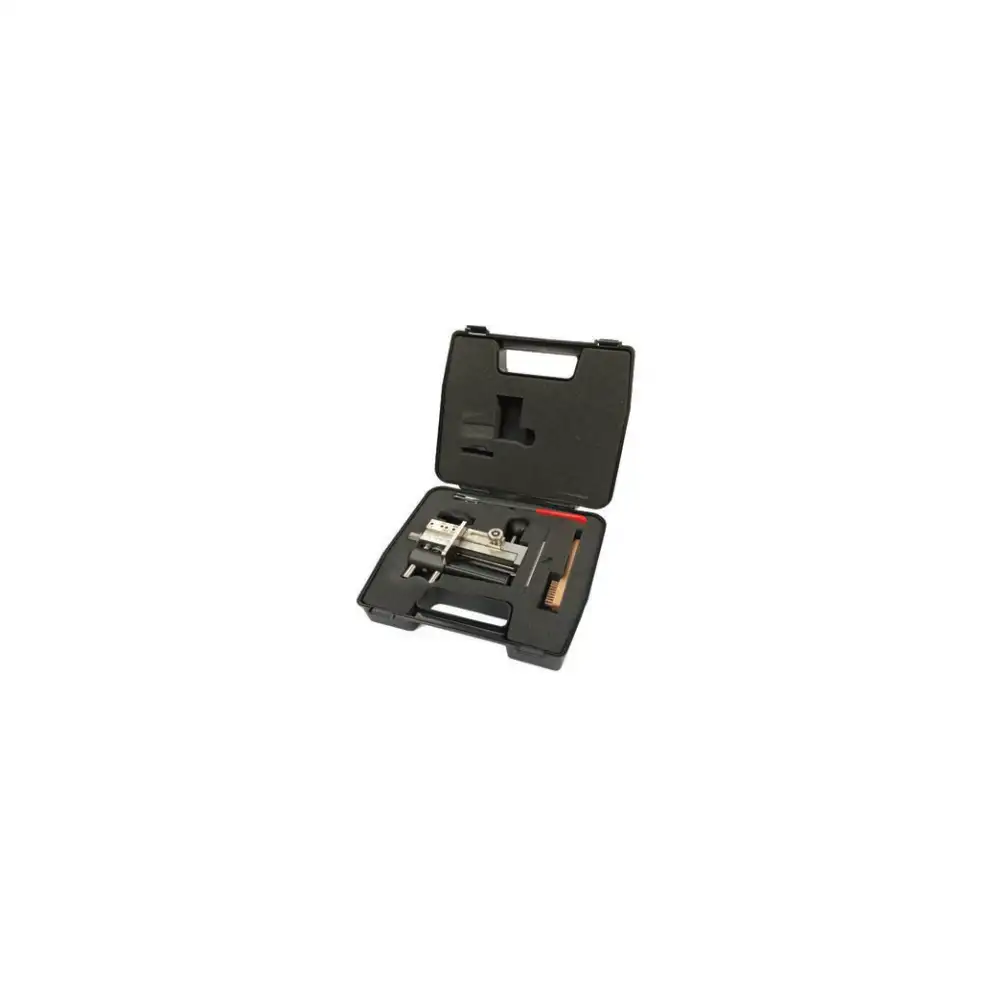

Strugač

Opis	Duljina mm	Težina
Strugač 63 - 250mm	130	3
Strugač 90 - 400mm	150	3,5
Strugač 125 - 500mm	180	4
Strugač 450 - 710mm	345	5

Ručni strugač

Opis	Težina
1.5" Ručni strugač	0,1
2.5" Ručni strugač	0,1

FUSAMATIC F60

Raspon	L	W	H	Težina
mm	mm	mm	mm	kg
20 - 200	215	385	275	12

FUSAMATIC F90

Raspon	L	W	H	Težina
mm	mm	mm	mm	kg
20 - 1000	330	330	320	23

Prijelazni komadi

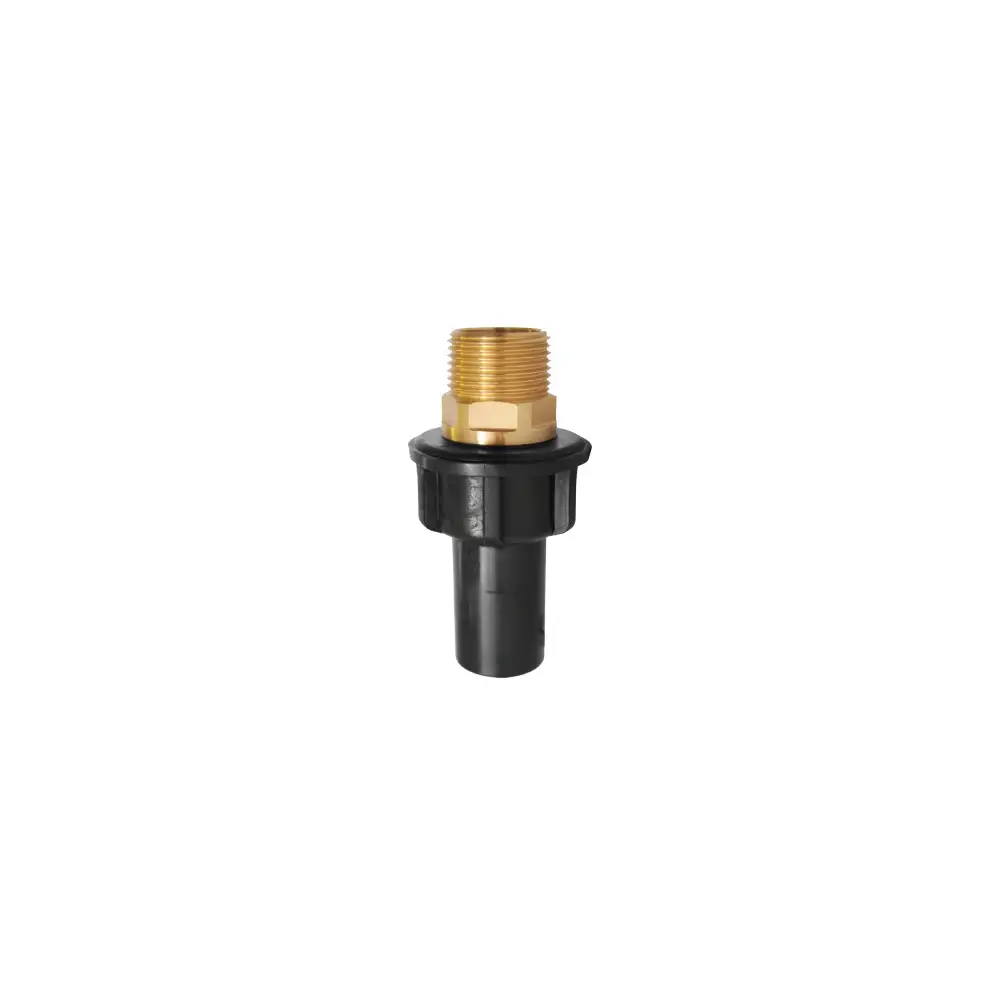

PRIJELAZNI KOMAD VANJSKI NAVOJ ⁄ Ø ½" - 4" NAVOJNI IZLAZ ∕ Ø 20 - 110mm

DIMENZIJA mm	D mm	D1 mm	L10 mm	L1 mm
20 x½"	20	½"	92	38
25 x¾"	25	¾"	99	40
32 x 1"	32	1"	110	44
40 x 1"	40	1"	110	44
40 x 1¼"	40	1¼"	121	49
50 x 1½"	50	1½"	134	54
63 x 2"	63	2"	150	63
90 x 3"	90	3"	181	82
110 x 4"	110	4"	202	92

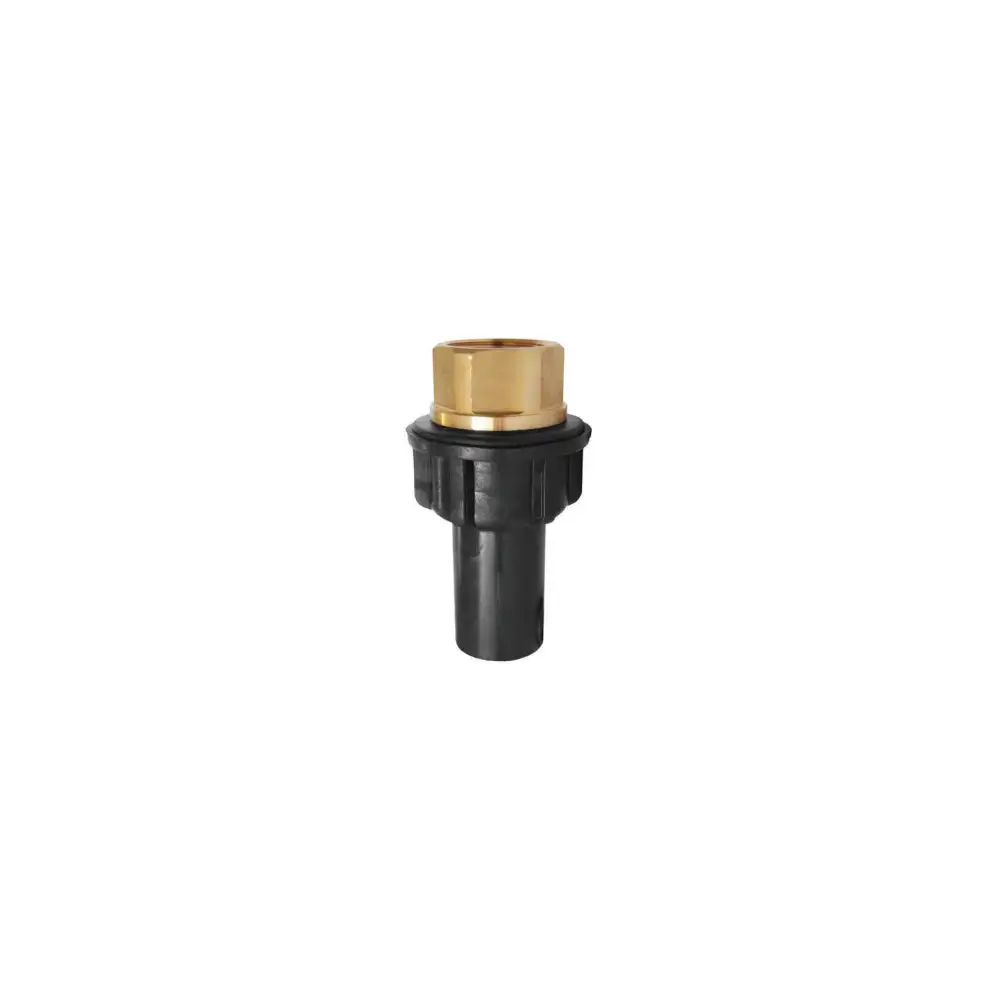

PRIJELAZNI KOMAD UNUTARNJI NAVOJ ⁄ Ø ½" - 4" NAVOJNI IZLAZ ∕ Ø 20 - 110mm

DIMENZIJA mm	D mm	D1 mm	L10 mm	L1 mm
20 x½"	20	½"	82	38
25 x¾"	25	¾"	91	40
32 x 1"	32	1"	100	44
40 x 1"	40	1"	100	44
40 x 1¼"	40	1¼"	109	49
50 x 1½"	50	1½"	124	54
63 x 2"	63	2"	141	63
90 x 3"	90	3"	181	82
110 x 4"	110	4"	165	91

Naše reference u vodovodnoj infrastrukturi

Pogledajte neke od naših uspješnih projekata u kojima smo aktivno sudjelovali i doprinijeli kvalitetnim rješenjima.
Upoznajte se s raznovrsnim izazovima koje smo savladali te ostvarenjima na koja smo ponosni.

Odvodnja

Vodovod

Telekomunikacije

Plin

Urbana oprema

Elektrofuzijski elementi

VODA PN16 /PLIN 10 BAR / PE10 | SPOJNICA Ø 20-400 mm FUSAMATIC PIN 4,0 mm

SDR RASPON 11-17 /VODA PN16 /PLIN 10 BAR | SPOJNICE VEĆIH PROMJERA ⁄ Ø 450 - 630mm ⁄ MANUAL PIN 4.0mm

SDR RASPON 17-26 VODA PN10/ PLIN 6 BAR | SPOJNICE VEĆIH PROMJERA ⁄ Ø 450 - 630mm ⁄ MANUAL PIN 4.0mm

90° KOLJENO ⁄ Ø 20 - 250mm

45° KOLJENO ⁄ Ø 32 - 250mm

REDUKCIJA ⁄ Ø 25 x 20mm – 180 x 125mm ⁄ FUSAMATIC PIN 4.0mm

T-KOMAD ⁄ Ø 20 - 250mm ⁄ FUSAMATIC PIN 4.0mm

REDUCIRANI T-KOMAD ⁄ Ø 32 - 160mm IZLAZ ⁄ Ø 20 - 200mm

KAPA ⁄ Ø 20 - 250mm ⁄ FUSAMATIC PIN 4.0mm

TULJAK ⁄ Ø 50 -1200mm

PN16

PN10

SRD 17 | T-KOMAD ⁄ SPIGOT ⁄ Ø DN50 - 630mm IZLAZ ⁄ Ø 50 - 630mm

SRD 11 | T-KOMAD ⁄ SPIGOT ⁄ Ø DN20 - 630mm IZLAZ ⁄ Ø 20 - 630mm

SRD 17 | REDUCIRANI T-KOMAD ⁄ SPIGOT ⁄ Ø 50 - 250mm IZLAZ ⁄ Ø 63 - 630mm

REDUKCIJA ⁄ Ø 25 x 20mm – 180 x 125mm ⁄ FUSAMATIC PIN 4.0mm

SRD17 | LUK VUČENI 60° ⁄ SPIGOT ⁄ Ø 50 - 900mm

SRD 11 | LUK VUČENI 60° ⁄ SPIGOT ⁄ Ø 32 - 900mm

SRD 17 | LUK VUČENI 30° ⁄ SPIGOT ⁄ Ø 50 - 900mm

SRD 11 | LUK VUČENI 30° ⁄ SPIGOT ⁄ Ø 32 - 900mm

SRD 17 | LUK VUČENI 22° ⁄ SPIGOT ⁄ Ø 50 - 900mm

SRD 11 | LUK VUČENI 22° ⁄ SPIGOT ⁄ Ø 32 - 900mm

SRD 17 | LUK VUČENI 11° ⁄ SPIGOT ⁄ Ø 50 - 900mm

SRD 11 | LUK VUČENI 11° ⁄ SPIGOT ⁄ Ø 32 - 900mm

SRD 17 | 90° KOLJENO ⁄ SPIGOT ⁄ Ø 50 - 450mm

SRD 11 | 90° KOLJENO ⁄ SPIGOT ⁄ Ø 20 - 450mm

SRD 17 | 45° KOLJENO ⁄ SPIGOT ⁄ Ø 50 - 450mm

SRD 11 | 45° KOLJENO / SPIGOT ⁄ Ø 20 - 450mm

Strugač

Ručni strugač

FUSAMATIC F60

FUSAMATIC F90

PRIJELAZNI KOMAD VANJSKI NAVOJ ⁄ Ø ½" - 4" NAVOJNI IZLAZ ∕ Ø 20 - 110mm

PRIJELAZNI KOMAD UNUTARNJI NAVOJ ⁄ Ø ½" - 4" NAVOJNI IZLAZ ∕ Ø 20 - 110mm

Naše reference u vodovodnoj infrastrukturi

Trebate dodatne informacije?
